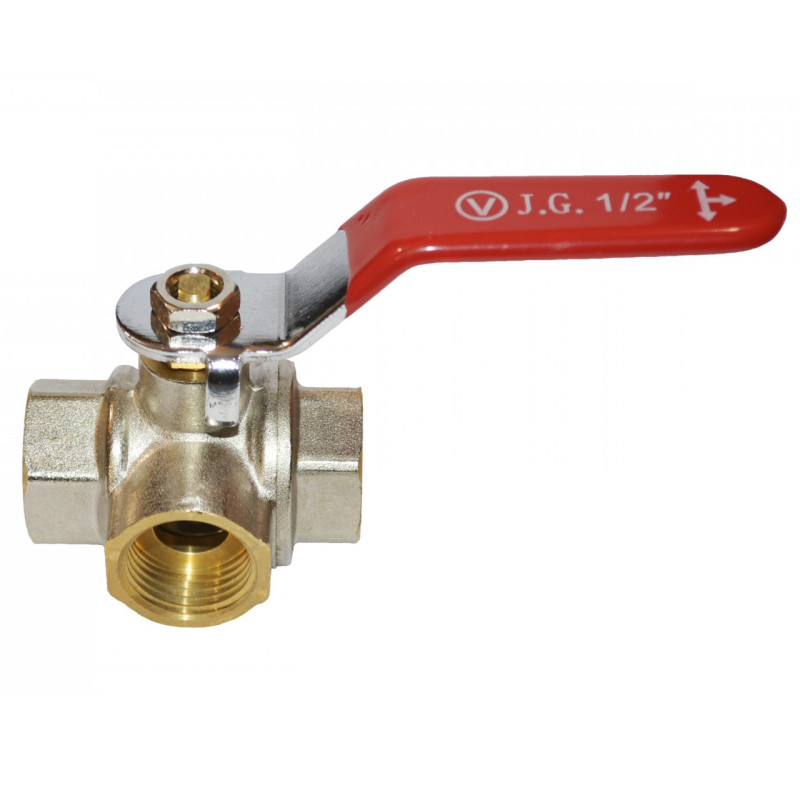

Кран кульовий триходовий для води Т-подібний Valve J.G. 1/2 дюйма внутрішнє різьблення латунь
Кран кульовий - найпопулярніший вид запірної арматури, яким комплектуються інженерні системи різного призначення. Дані пристрої отримали свою назву завдяки особливій конструкції замикаючої частини - сфери з нарізним прорізом для потоку води або газу. Відповідно, шаровий кран встановлюють, щоб відкривати або перекривати водяний потік або газ. При цьому він не годиться для регулювання напору - з цим завданням справляються вентильні крани.
У категорії запірного обладнання пневматичний триходовий кульовий кран використовується як пристрій для перемикання напрямку руху робочого середовища або змішування потоків із двох рідин або газів. Він складається з трьох отворів, які відкриваються та закриваються за допомогою поворотних заслінок.
Кожна заслінка реагує на зміну тиску повітря, що подається в спеціальний елемент на корпусі крана. При цьому кожна заслінка може бути в одному з двох положень: закрито і відкрито. Залежно від положення заслінок і діаметра трубопроводу потік робочого середовища в системі може переміщатися в різних напрямках.
Таким чином, пневматичний триходовий кран являє собою надійний і простий пристрій, який використовується в різних промислових процесах для управління потоком робочого середовища.
Параметри матеріалу триходового кульового крана:
- Для виробництва запірної арматури італійська фірма використовує лише куту латунь марки CW617N.
- Крім відмінної корозійної стійкості розроблена фірмою латунь має міцність, що на 12-15% перевищує міцність стандартного сплаву CW617N по EN 12165.
- Корпуси всіх кранів мають гальванопокриття з нікелю, а кульовий затвор – хромований.
- В якості сидільних ущільнювачів кульового затвора в кранах використовуються токарно-оброблені фасонні кільця з тефлону з термостійкими еластомірними присадками. Цей тефлон може витримувати температуру до 220°С (замість 180° для звичайного тефлону).
Переваги кульового триходового крана:
- Міцне з'єднання двох корпусів, яке захищає від розриву при великих навантаженнях.
- Цілісний шток що унеможливлює вибивання елемента крана при високому тиску.
- Товщина стін. Збільшена товщина стінок кульових кранів забезпечує надійність та міцність з'єднань, що значно продовжує термін служби виробу.
- Тефлонове сальникове кільце. У кульових кранах встановлено тефлонове сальникове кільце висотою не менше ніж 40% діаметру штока. Таке кільце - ущільнювач забезпечує надійність та герметичність.
Сфери застосування триходових пневмокранів:
Пневматичні триходові крани застосовуються в різних галузях промисловості, де потрібна спеціальна арматура для керування потоком рідин або газів.
- Харчова промисловість: для поділу, перемикання та переміщення потоків робочих середовищ у реалізації технологічних виробничих процесів.
- Фармацевтична промисловість: для транспортування потоків газів та рідин при виробництві лікарських препаратів.
- Те саме стосується й хімічної промисловості, в якій необхідно здійснювати транспортування шкідливих хімічних реагентів у процесах змішування та синтезу речовин.
- У нафтогазовій промисловості – для управління потоками газу та нафтопродуктів у процесах видобутку, переробки та транспортування сировини.
- Виробництво енергії на електростанціях: для керування потоком пари та газів у турбінах, котлах та інших установках.
- Водоочищення: для керування потоком води в процесах очищення та фільтрації.
Характеристики триходового кульового крана:
- Призначення: для гарячої води, для холодної води, для газу, для повітря
- Виробник: Valve J.G.
- Діаметр: 1/2"
- Різьблення: ISO 228/1
- Температура робочого середовища: від -20°C до +120°C
- Тип різьблення: внутрішня - внутрішня - внутрішня (ввв)*
- Тип важеля: червона ручка (чр)* з алюмінію UNI-EN 1706, покриття - епоксидна емаль червоного кольору
- Матеріал корпусу: латунь CW617N кована, піскоструминний, нікельований
- Матеріал кульового затвора: латунь CW617N кована, полірований хромований
- Матеріал штока: латунь CW614N (вибухобезпечне виконання)
- Матеріал сальникового ущільнювача: тефлон з термоприсадками
- Ущільнення кулі: 2 сідла з фторопласту - 4/PTFE
- Ущільнення штока: 2 з фторопласту - 4/PTFE, 1 кільце з бутадієн - нітрильного каучуку/NBR
Умовні позначення:
*ВВВ - зовнішнє - внутрішнє різьблення
*ЧР - червоний метелик
Увага! Характеристики та конфігурація виробу, а також комплектація товару можуть змінюватися виробником без попередження. За внесені виробником зміни магазин відповідальності не несе.
